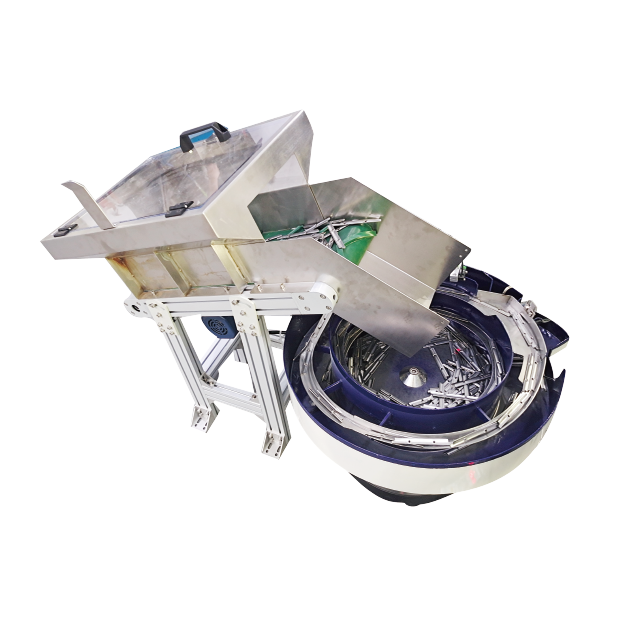

振動盤有三大功能：自動輸送上料、排序和篩選。 振動盤的輸送功能 自動輸送上料功能是振動盤的優勢，首先要明確的一點振動盤是利用振動來完成物料的輸送。在輸送線下按輸送的方向安裝一個振動器，振動器會按我們設定的方向向輸送線傳遞定向振動，輸送線向前振動的力會傳遞給物料，使物料加速運動，此時物料的運動方向與輸送線是相同的，當輸送線向后振動時，物料受慣性作用，仍會繼續向前運動，如此反復實現物料的輸送，也就是說通過設置角度使材料朝著行跡方向跳起，即可均衡的振動輸送。 圖片 下面這個子彈的自動理順裝置就是使用的振動輸送完成理順： 視頻時長33秒 振動盤的理順和篩選功能 振動盤的內部構造主要由曲底盤、彈簧板、振動線圈、調速器、振動盤、料盤、上料板、擋高板、分選料板、出料槽、防護罩所組成。振動盤用來送料的工具就是在上面裝有扁圓形料盤，料盤內壁上設有多層螺旋形上料板，上料板上面和料盤內壁上設有擋高板，并在上料板途中和末端設有多個弧形不規則齒槽分選料板，分選料板后面設有傾斜式螺旋形換向定向出料槽，底盤上面振動盤下面外面裝有圓形防護罩。 圖片 正如上面這個動圖，擋高板和不規則齒槽分選料板篩選出了擺放不合格的瓶蓋，而放過了擺放合格的瓶蓋，從而達到了排序和篩選的目的。 下面這個視頻可以更直觀的看到齒輪被篩選掉的過程： 視頻時長22秒 在上升的過程中經過一系列軌道的篩選或者姿態變化，零件能夠按照組裝或者加工的要求呈統一狀態自動進入組裝或者加工位置，這就是振動盤的價值所在。
